生產能力：10-280t/h
產品簡介
圓盤造粒機是紅星機器結合國內外同類設備先進技術的基礎上改造而成的。圓盤式造粒機盤內襯高強度玻璃鋼，具有造粒均勻、成粒率高、運轉平穩、設備堅固耐用、使用壽命長等優點，是很理想的制粒設備。
我公司是一家專業從事造粒設備設計和制造的高新技術企業，超過30年的磨煉，機械和電氣的人員更專業，所生產的圓盤造粒機被廣泛用于各種化工原料和產品，農藥，醫藥產品， 塑料添加劑，化肥，復合肥，有機肥，石膏，食品，飼料，礦物質和其他原材料等，我們真誠合作，與各界朋友的生活而不懈努力的事業，為中國的造粒機發展作出更大的貢獻。

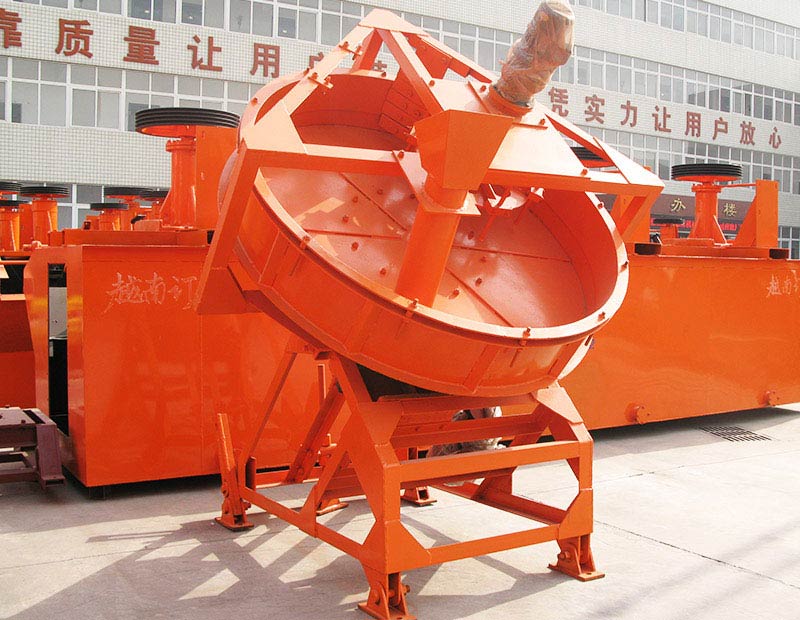

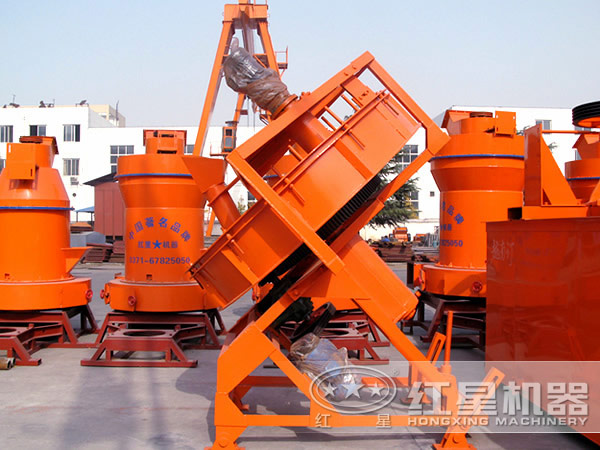

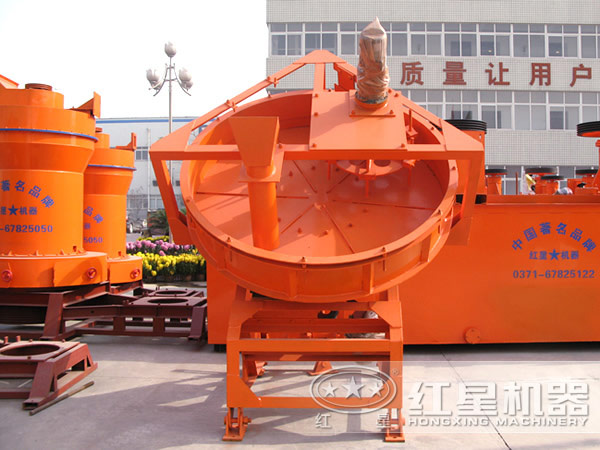

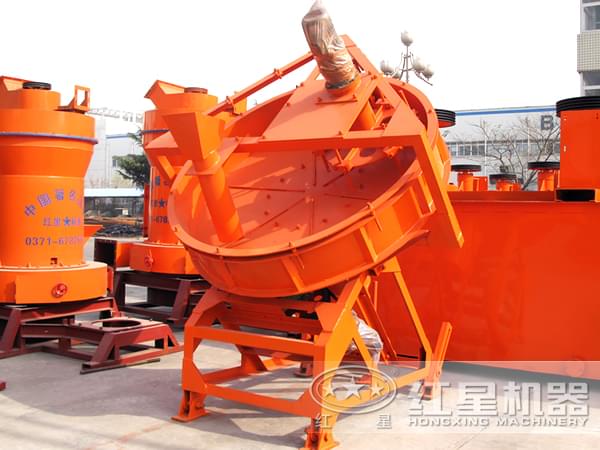

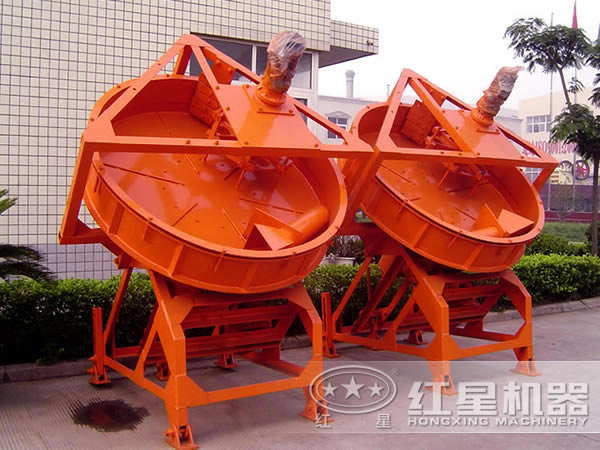

圖片實拍
部件介紹
1、造粒盤圓：采用整體圓弧結構,成粒率可達93以上。造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。
2、減速機與電動機：其分別采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。
3、造粒盤盤底：采用多條輻射鋼板加強，堅固耐用，永不變形。加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。
工作原理
預加水成球盤式全盤成球法，生料粉在雙軸攪拌機內被霧化水均勻濕潤，形成粒度很均勻的球核，然后送進成球盤中進行成球。料球的水分應控制在12～14%。水應大部分在雙軸攪拌機內加入，成球盤中只加入少量的補加水，補加水量控制在0～3%左右。干粉造粒則直接加在成球盤內，并噴灑適量的水份，生料球核進入成球盤后在盤內受離心力，摩擦力和重力的作用，沿拋物線運動。由于物料的粘結性和可塑性，使球核在運動過程中互相粘結并逐漸長大。
當成球盤的傾角、盤邊高、轉速及水份等參數一定時，不同粒徑的料球由于重力不同而按不同的脫離角離開盤邊向下滾動。料球在不斷的滾動過程中將球內的水份不斷排擠出表面，由于物料的粘結性以及表面液膜的自然揮發，使料球具有一定的強度，然后隨著傾斜盤體的轉動從盤的邊部排出盤外。

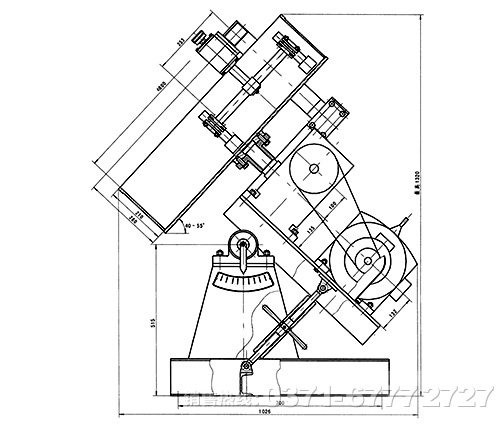

內部機構圖
技術參數
| 產品規格 | 盤轉 (r/min) | 生產能力 (t/h) | 配用動力 (kw) | 盤斜度調整范圍 | 外形尺寸 | 總重 |
| Φ2.2 | 14.25 | 4-8 | 7.5 | 35-55 | 2.8×2.75×2.58 | 3.2 |
| Φ2.5 | 11.81 | 5-10 | 7.5 | 35-55 | 3.2×2.3×3 | 3.6 |
| Φ2.8 | 11.21 | 12-16 | 7.5 | 35-55 | 3.4×2.6×3.1 | 4.1 |
| Φ3.0 | 11.3 | 15-18 | 11 | 35-55 | 3.7×2.7×3.3 | 4.8 |
| Φ3.2 | 9.6 | 15-20 | 11 | 35-55 | 3.9×2.7×3.4 | 5.6 |
| Φ3.6 | 9.1 | 18-24 | 15 | 35-55 | 4.3×3.1×4.0 | 7.2 |
